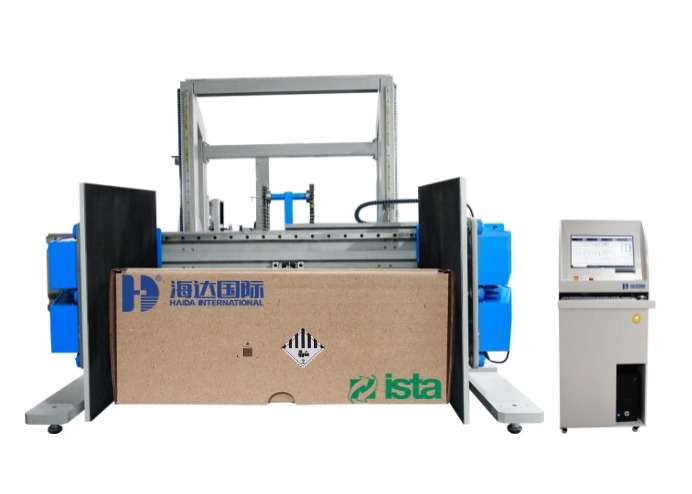

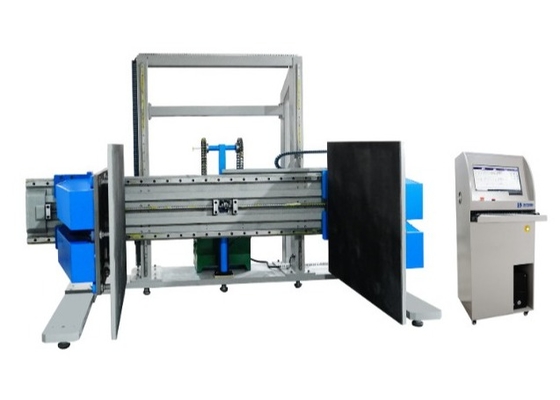

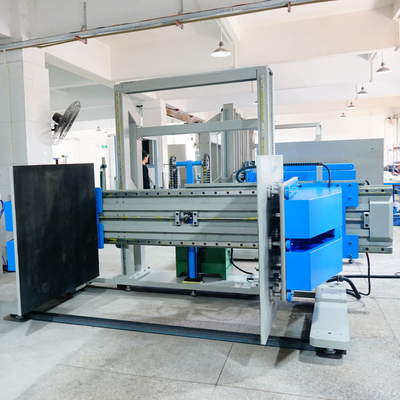

পিএলসি কন্ট্রোল প্যাকেজ টেস্টিং সরঞ্জাম, কার্টন ক্ল্যাম্প ফোর্স টেস্টিং মেশিন
পণ্যের বর্ণনা
Package & Carton Clamp Force Testing Machine is designed to measure the deflections of product packages and protective capacity of packages for product when suffering level pressure in the process of transportation and storage to improve the quality of product package.
প্রধান পরামিতি
| পয়েন্ট |
স্পেসিফিকেশন |
| নমুনার আকৃতি |
সমান্তরাল পাইপড পরিবহন প্যাকেজ; |
| সর্বোচ্চ পরীক্ষার ওজন |
৫০০ কেজি |
| ক্ল্যাম্পিং চাপ |
পরীক্ষার নমুনার উপর পরিবহন চিত্র অনুযায়ী সংশ্লিষ্ট পৃষ্ঠের উপর 400-3000Lb (নিয়মিত) চাপ প্রয়োগ করা যেতে পারে; |
| প্লাইউডের আকার |
H48in * D48in |
| ক্ল্যাম্পিং প্লেট উচ্চতা সমন্বয় |
০-১০০০ মিমি |
| উত্তোলনের গতি |
50-300mm / মিনিট, সেট ফিক্সড গতি |
| প্রসারিত প্লেটের প্রস্থ |
২০০-২০০০ মিমি |
| মাত্রা |
2000 * 2800 * 2350 মিমি |
| সেন্সর নির্ভুলতা |
১/১০০০০০ |
| পরিমাপের নির্ভুলতা |
১% |
| ক্ল্যাম্পিং ডিসপ্লেসমেন্ট নির্ভুলতা |
± ০.৫ এমএম |
| পাওয়ার কন্ট্রোলার |
কম্পিউটার চীনা এবং ইংরেজি সর্বোচ্চ শক্তি মান প্রদর্শন করে |
| স্প্লিন্টের প্রয়োজনীয়তা |
দুইটি গ্রিপিং প্লেট 2000 পাউন্ড সমান্তরাল এবং সমতল, কাজের অবস্থার অধীনে বিকৃতি ছাড়াই, স্প্লিন্ট এবং মেঝে মধ্যে উল্লম্ব অবস্থা, স্প্লিন্টের বেধ ≥15 মিমি,স্প্লিন্ট clamping কর্ম এবং চক্র উপলব্ধি করতে পারেন, খোলার, উঠার এবং নামার চক্র |
| স্বয়ংক্রিয় বন্ধ মোড |
বন্ধ করার জন্য উপরের এবং নীচের সীমা সেট করুন |
| ট্রান্সমিশন মোড |
সার্ভো মোটর নিয়ন্ত্রণ clamping শক্তি, এবং এসি মোটর নিয়ন্ত্রণ বৃদ্ধি এবং পতন |
| সুরক্ষা ডিভাইস |
ফুটো সুরক্ষা, ভ্রমণ সীমাবদ্ধতা ডিভাইস |
| কম্পিউটারের সাথে সংযুক্ত হতে পারে |
|
| ওয়ার্কিং ভোল্টেজ |
এসি 220V / 50HZ |
ডিজাইন মান
ASTM D642, ASTM D6055, আমেরিকান SEARS এন্টারপ্রাইজ স্ট্যান্ডার্ড।
নিরাপত্তা সুরক্ষা
ওভারলোড সুরক্ষা, ওভারভোল্টেজ সুরক্ষা এবং সীমিত অবস্থান সুরক্ষা ডিভাইস
বড় পণ্যগুলির ক্ল্যাম্প কম্প্রেশন টেস্টিং পদ্ধতি
1. প্যাকেজড পণ্যটি প্লেটগুলির মধ্যে স্থাপন করার আগে, ক্ল্যাম্পের শক্তিটি ক্ল্যাম্পের সূচকটি ব্যবহার করে যাচাই করুন।সূচকটি প্লেট জোটের পয়েন্টগুলির অক্ষের মধ্যে স্থাপন করা উচিত প্রায় 1/2 প্লেট পর্যন্ত.
2. প্রতিটি সময় পণ্য clamped হয়, শক্তি সর্বনিম্ন 15 সেকেন্ডের জন্য এবং 1 মিনিট অতিক্রম করা উচিত নয় প্রয়োগ করা উচিত.
3. Apply the clamp force on the sample with the platens resting on the floor and the front edge of the platens flush with the front of the package If the package is too large for the clamps to be flush to front edge (i(যেমন, বড় রেফ্রিজারেটর, ট্র্যাক্টর ইত্যাদি), যতটা সম্ভব প্রান্তের কাছাকাছি ক্ল্যাম্প।
4. পণ্যটি ফ্লাশ ওরিয়েন্টেশনে মোট ১০ বার ক্ল্যাম্প করুন।
5. প্যাকেজড পণ্যের উপর ক্ল্যাম্প শক্তি প্রয়োগ করুন 6x6 ইঞ্চি ((15.2x15.2 সেমি) অফসেট অবস্থানে প্লেটগুলির সাথে।উভয় অনুভূমিক এবং উল্লম্ব অফসেট মাত্রা প্লেট সামনের নীচের কোণে পরিমাপ করা হয়. যদি প্যাকেজটি খুব বড় হয় তবে ক্ল্যাম্পটি সামনের প্রান্ত থেকে 6 ইঞ্চি (যেমন, বড় রেফ্রিজারেটর, ট্র্যাক্টর ইত্যাদি) অবস্থান করতে পারে, ক্ল্যাম্পটি যতটা সম্ভব এই অবস্থানের কাছাকাছি রাখুন।
১) ব্যতিক্রম সংখ্যা
1: বড় পণ্যগুলির জন্য একটি সুস্পষ্ট, দৃশ্যমান বাহ্যিক স্কিড সহ,অফসেট ক্ল্যাম্প টেস্টিং করা হয় না যদি পণ্যটি স্কিডের কোন অংশের বাইরে প্রসারিত না হয় এবং কোনও ধরণের হ্যান্ডলিং গ্রাফিক বা নোট থাকে যা শুধুমাত্র স্কিড থেকে ক্ল্যাম্প করার নির্দেশ দেয়যদি কোনও গ্রাফিক না থাকে বা এটি নির্দেশ করে না বা স্কিডের বাইরে কিছু ওভারহ্যাং থাকে তবে পুরো ক্ল্যাম্প টেস্ট প্রোটোকল পরিচালিত হয়।
২) ব্যতিক্রম সংখ্যা
2: যদি পণ্যটির উচ্চতা, যখন তার স্বাভাবিক শিপিং ওরিয়েন্টেশনে স্থাপন করা হয়, তা ≤ 12 ইঞ্চি হয়, 6 x 6 ইঞ্চি অফসেট পরীক্ষা করা হয় না।
6. 6x6 ইঞ্চি অফসেট অবস্থানে ক্ল্যাম্প দিয়ে পণ্যটি মোট 10 বার ক্ল্যাম্প করুন।
7৫ নং ধাপ পুনরাবৃত্তি করুন।2.5 ব্যতীত 2x6 ইঞ্চি অফসেট ক্ল্যাম্প অবস্থান।2 x 6 ইঞ্চি অফসেট 6 x 6 ইঞ্চি অফসেটের অনুরূপ, তবে প্লেটগুলি এমনভাবে ওরিয়েন্ট করা হয় যে তারা মেঝে থেকে 2 ইঞ্চি এবং প্যাকেজের সামনের প্রান্ত থেকে 6 ইঞ্চি পিছনে থাকেযদি প্যাকেজটি খুব বড় হয় তবে ক্ল্যাম্পগুলি সামনের প্রান্ত থেকে 2 ইঞ্চি (যেমন, বড় রেফ্রিজারেটর, ট্র্যাক্টর ইত্যাদি) অবস্থিত করা উচিত, ক্ল্যাম্পটি যতটা সম্ভব এই অবস্থানের কাছাকাছি রাখুন।
8. পণ্যের অন্যান্য সমস্ত দিকে ফ্লাশ এবং অফসেট ক্ল্যাম্পিং পুনরাবৃত্তি করুন যা হ্যান্ডলিং গ্রাফিকগুলিতে ক্ল্যাম্প হ্যান্ডলিংয়ের জন্য গ্রহণযোগ্য হিসাবে নির্দেশিত।
রায় মান অনুযায়ী, যদি কোন আইটেম পরীক্ষায় ব্যর্থ হয়, তাহলে ¢ টেস্ট ব্যর্থতা হ্যান্ডলিং শীট এগিয়ে আনুন
ক্ষুদ্র পণ্যগুলির ক্ল্যাম্প কম্প্রেশন টেস্টিং পদ্ধতি
ক্ল্যাম্প পরীক্ষার আগে, ক্ল্যাম্প শক্তি সূচক ব্যবহারের জন্য ক্ল্যাম্প যাচাই করুন। সূচকটি প্লেটগুলির প্রায় 1/2 উপরের প্লেটগুলির মধ্যে স্থাপন করা উচিত।.
ছোট পণ্যগুলির ক্ল্যাম্প সংকোচনের পরীক্ষার সময়, নীচে বর্ণিত হিসাবে 4 টি নমুনা ব্যবহার করা হবে।
| 1যদি, যখন ক্ল্যাম্প পরীক্ষার জন্য ওরিয়েন্টেড হয় (হ্যান্ডলিং গ্রাফিকের উপর ভিত্তি করে) একটি একক নমুনার প্লেটগুলির প্রতিস্থাপিত পার্শ্বগুলি ≤ 24 ′′ (61 সেমি) হয়,তারপর ৪ নম্বরের নমুনাটি ১নং চিত্রের মত ০পার্শ্ববর্তী ০পার্শ্ববর্তী অবস্থানে স্থাপন করা হবে (২টি নমুনা নীচে এবং ২টি উপরে) । |
| 2যদি, যখন ক্ল্যাম্প পরীক্ষার জন্য ওরিয়েন্টেড হয়, তখন একটি একক নমুনার প্লেটগুলির প্রতিস্থাপিত পার্শ্বগুলি > 24 ′′ (61 সেমি) হয়, তাহলে 4 টি নমুনাকে উপরে-নীচে ওরিয়েন্টেশনে স্থাপন করা উচিত।যখন 4 উচ্চ স্থাপন করা, যে কোন নমুনা প্লেটের উপরের অংশের সম্পূর্ণ উপরে থাকে,যে নমুনাটি কেবল এই দিকনির্দেশনায় ক্ল্যাম্পিং থেকে সরানো যেতে পারে ((চিত্র 3 এই দিকনির্দেশনায় পরীক্ষার থেকে সরানো 4 ম নমুনা সহ ক্ল্যাম্পিং পরীক্ষার জন্য প্রস্তুত 3 এমএইচসি দেখায়)) |
| 3 প্রতিটি সময় নমুনাগুলি ক্ল্যাম্প করা হলে, শক্তিটি কমপক্ষে 15 সেকেন্ডের জন্য এবং 1 মিনিটের বেশি হওয়া উচিত নয়। |
| ৪. প্লাটেনগুলিকে মেঝেতে রেখে নমুনাগুলির উপর ক্ল্যাম্প শক্তি প্রয়োগ করুন এবং নমুনাগুলি প্লাটেনগুলির সামনের প্রান্তের সাথে ফ্লাশ করুন (চিত্র ২ দেখুন) ।যদি নমুনাগুলি খুব বড় হয় তবে ক্ল্যাম্পগুলি সামনের প্রান্তে ফ্লাশ হতে পারে, যতটা সম্ভব প্রান্তের কাছাকাছি ক্ল্যাম্প করুন। |
| 5.পণ্যটি ফ্লাশ ওরিয়েন্টেশনে ক্ল্যাম্প দিয়ে মোট ১০ বার ক্ল্যাম্প করুন। |
| 6. প্যাকেজড প্রোডাক্টের উপর ক্ল্যাম্প ফোর্স প্রয়োগ করুন 2x2 ইঞ্চি অফসেট অবস্থানে প্লেটগুলি দিয়ে ((চিত্র 3 দেখুন) ।উভয় অনুভূমিক এবং উল্লম্ব অফসেট মাত্রা প্লেট সামনের নীচের কোণে পরিমাপ করা হয়. প্যাকেজটি যদি খুব বড় হয় তবে ক্ল্যাম্পগুলি সামনের প্রান্ত থেকে 2 ইঞ্চি দূরে স্থাপন করা উচিত, ক্ল্যাম্পটি যতটা সম্ভব এই অবস্থানের কাছাকাছি রাখুন। |
| 7. পণ্যটি মোট ১০ বার ক্ল্যাম্পগুলিকে অফসেট অবস্থানে রেখে ক্ল্যাম্প করুন। |
| 8. পণ্যের অন্যান্য সমস্ত দিকে ফ্লাশ এবং 2x2 ইঞ্চি অফসেট ক্যাম্পিং পুনরাবৃত্তি করুন যা হ্যান্ডলিং গ্রাফিকগুলিতে ক্ল্যাম্প হ্যান্ডলিংয়ের জন্য গ্রহণযোগ্য হিসাবে চিহ্নিত করা হয়েছে। দয়া করে নোট করুনবক্স জ্যামিতি উপর নির্ভর করে, আপনি ক্ল্যাম্প টেস্টিংয়ের সময় উভয় পাশ-পাশ এবং উপরে-নিচে ওরিয়েন্টেশন ব্যবহার করতে পারেন। |
হাইদা সম্পর্কে
হাইদা পণ্যগুলি কাগজের পণ্য, প্যাকেজিং, কালি মুদ্রণ, আঠালো টেপ, ব্যাগ, জুতা, চামড়া পণ্য, পরিবেশ, খেলনা, শিশুর পণ্য, হার্ডওয়্যার, ইলেকট্রনিক্স পণ্য,প্লাস্টিক পণ্যআমাদের পণ্যগুলি ইউএল, এএসটিএম, জেআইএস, জিবি, এসও, ট্যাপি, এন,ডিআইএন, বিএস এবং অন্যান্য দেশীয় ও আন্তর্জাতিক মান।
